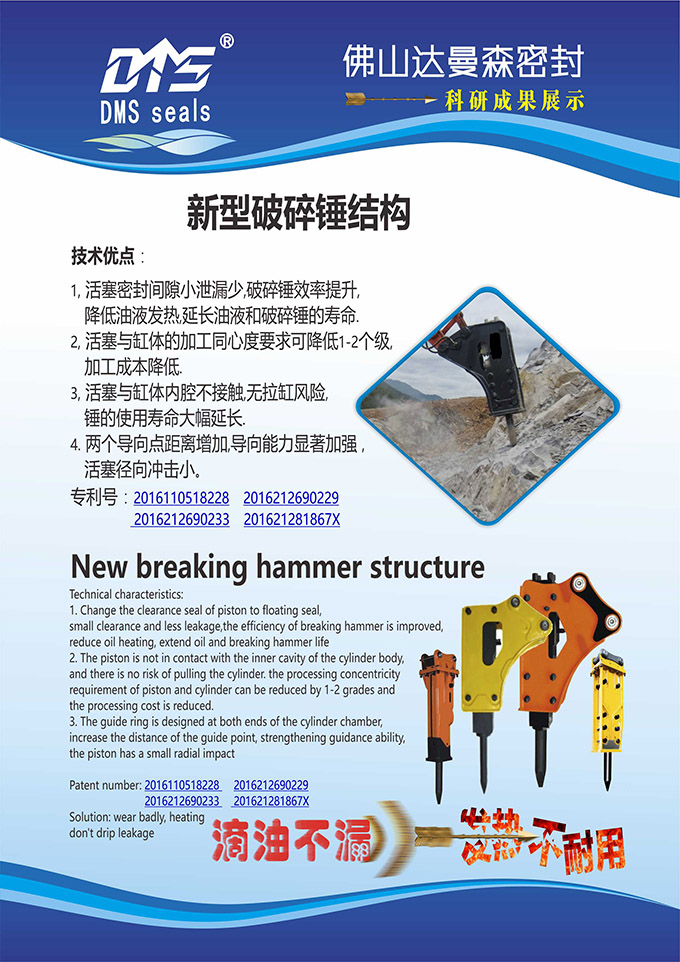

新型破碎錘結構

技術應用：

本技術是通過研究破碎錘密封件損壞的機理針對性開發的新型破碎錘結構，可以解決目前液壓破碎錘普遍存在的密封件容易損壞、活塞容易拉傷的現象。

技術要點：

1、在油缸腔體的兩端裝密封件處增加導向環,為活塞運動導向，減少活塞徑向力對密封件的沖擊。

2、改活塞的間隙密封為浮動密封，浮動密封件的外環表面與缸體內壁貼合并起密封作用,內環面懸空,上下表面在工作時輪流與安裝溝槽的兩壁面貼合并起密封作用,提高油缸密封效果，增加油缸輸出效率。

密封圈廠家

技術優點：

1,活塞密封間隙小泄漏少,破碎錘效率提升,降低油液發熱,延長油液和破碎錘的壽命.

2,活塞與缸體的加工同心度要求可降低1-2個級,加工成本降低.

3,活塞與缸體內腔不接觸,無拉缸風險,錘的使用壽命大幅延長.

4.兩個導向點距離增加,導向能力顯著加強，活塞徑向沖擊小。

專利號：2016110518228  2016212690229

2016212690233  201621281867X

適用范圍及解決痛點：不耐用 發熱    滴油不漏
