工程機械液壓密封特點及設計注意

       工程機械，也叫建筑機械，主要用于各類建筑的建設、改造和維護的機電設備。廣泛分布于工業與民用建筑、城市建設、國防建設工程，交通運輸建設，礦山等原材料工業建設和生產，農林水利建設、環衛與環保各行業。它包含的類型非常廣，典型的如：挖掘機，裝載機，起重機，泵車，打樁機，液壓破碎錘，攤鋪機，平地機，鑿巖機等。

       工程機械雖然看起來極為龐雜，但可歸納的共同特點是：

1， 一般在室外工作。

2， 工作現場常變動，有些自身能移動。

3， 工作環境通常多灰塵或污漬。

      現在的工程機械一般都采用液壓傳動，因為液壓傳動與機械傳動相比有如下明顯優勢：

1， 功率體積比大，位置布置容易。

2， 能實現無級變速。

3， 容易實現過載保護。

4， 沖擊、振動和噪聲少。

      但液壓傳動與機械傳動相比也有缺點：

1， 容易泄漏，環境不友好。

2， 制造精度要求高。

3， 效率較低。

4， 傳動比不定。

     由于工程機械的工作環境特殊，其液壓系統有如下特點：

1， 工作時間無規律，有時長時間連續工作。

2， 工作環境在室外，工作溫差大，工作環境灰塵多。

3， 機器本身行走，由于體積和重量的限制，故液壓油箱一般相對很小。

4， 由于體積和重量原因，液壓系統工作壓力高，通常在20MPa以上，高的達到40Mpa左右。

工程機械密封系統要求：

耐高低溫

因為長時間的連續工作，如果又是夏天的室外，機器的液壓油溫可能超過100°C，這就要求密封件必須耐高溫。而如果是冬天的室外，剛開機時溫度可能在-40°C左右，又要求密封件耐低溫。所以要求密封系統耐溫度范圍極大。

耐污漬

機器本身行走，由于體積和重量的限制，故液壓油箱一般相對很小。

因為系統的體積和重量限制，不可能安裝理想的過濾和冷卻系統，高溫，高壓，高速，導致液壓油極易變質，機械件也容易被沖蝕污漬。

液壓油中污漬雜質多，而又得不到徹底的過濾，這是內生污漬方面。

工作環境各種灰塵都可能很大，不可避免的會以多個途徑進入液壓系統中，造成油液污染，這是外部污漬。

所以要求密封系統要耐污漬。

密封性能好

因為系統工作在室外，沒有泄露油回收系統，工作介質泄露后直接污染環境，所以對外泄漏要求嚴。同時對于液壓油發熱控制，保壓或保持位置的要求，所以內泄漏要求也是很嚴，

耐高壓

液壓系統工作壓力高，通常在20MPa以上，高的達到40Mpa左右，高于一般的工業應用液壓系統壓力，故密封耐壓要求高。

耐磨損

因為系統壓力高，溫度高，磨損特別嚴重，所以要求密封耐磨損性能好。

低摩擦系數

對于挖機、泵車等工程機械，液壓系統壓力高，油缸動作速度快，密封件磨損特別嚴重，所以要求密封的摩擦系數一定要低，才能使密封件耐磨損性好，有合適的壽命。

工程機械密封設計要點：

1， 選用合理的密封方案，重點考慮上面的幾點要求。

首先考慮防塵性能必須好，液壓系統的故障有80%以上直接或間接來源于系統內的污漬。

2， 選用最優密封件

同樣結構的密封件，各個公司的產品質量相差懸殊，整體來說，國外的大密封件件公司質量較穩定，但碰上假貨的概率太大。有時就是所謂的直供都不靠譜。國產密封件方面，大部分不怎么樣，但目前也有些廠家的產品已經直追甚至超越進口產品的，質量穩定可靠，比如達曼森密封生產的四氟乙烯和橡膠類密封。

3， 選用合適的密封材料

密封材料種類極多，包括多種金屬、塑料和橡膠。同一種材料，不同公司產品性能又有差別，另一方面，同樣一件密封件，在不同的工況或不同的密封方案里都有不同的表現，故選用時一定要慎重考慮。

注意：一定要在密封方案合理的前提下考慮密封件，再考慮密封材料，然后考慮密封件生產公司。如果沒有足夠的密封經驗，那最好先考慮密封件公司，讓密封件公司來考慮密封方案等問題，如達曼森密封。

工程機械密封使用要點：

1， 安裝時必須有無塵場地，防止灰塵安裝時帶入系統

2， 各個安裝件必須清潔干凈，鐵屑、鐵銹、油漆、焊渣等。

3， 防止灰塵從油箱口等各處進入（如加油）。

4， 按時更換濾芯，工作時液壓系統會內生污漬，必須通過更換濾芯去除。

5， 液壓油在工作時會逐步變質、氧化，必須按時更換液壓油。

6， 工作現場更換油管或其他件時，要特別注意防塵防污。

典型工程機械密封件介紹：

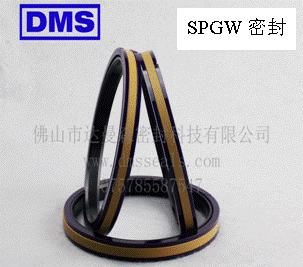

1，SPGW

SPGW密封，應用于活塞雙向密封，耐高低溫，抗擠出能力特別強，摩擦系數低，安裝溝槽小，靜泄漏量較小，是理想的工程機械密封。主要缺點是安裝時需要專用工裝。

2，SPGO

SPGO密封，應用于活塞雙向密封，耐高低溫，抗擠出能力強，摩擦系數極低，可應用于高速運動油缸，安裝溝槽小，在工程機械方面應用廣泛。主要缺點是安裝時需要專用工裝，靜泄漏量較大。

3，RSJ

RSJ密封，應用于活塞桿單向密封，耐高低溫，抗擠出能力強，摩擦系數低，安裝溝槽小，一般用作緩沖密封，在工程機械液壓油缸上應用廣泛。這類密封主要缺點是如果單獨工作，則會有較大的泄漏量，所以一般只做緩沖密封。

4，KZT

KZT密封，又叫防污環，安裝于活塞密封的兩邊的最外端，主要作用是防止液壓油中的污漬進入到活塞主密封位置，對主密封造成（拉傷）損壞，其次還防止氣體進入到主密封處，對主密封產生氣爆或狄塞爾效應灼傷。常用于工程機械和冶金機械油缸。

5，WR

WR導向環，安裝于活塞密封兩端或者活塞桿密封的前端，主要作用是為活塞和活塞桿的運動導向，防止金屬件件直接接觸拉傷；防止活塞桿和活塞偏心，為密封件保持合理的擠出間隙；隔絕氣爆對密封損壞等保護作用。這類導向環的主要優點是承載能力大，缺點是：摩擦系數較四氟乙烯填充的導向帶的要大得多；高溫下容易老化變脆開裂。
